решение задачи на тему:

Определить эквивалентную передаточную функцию системы Wэкв

Дата добавления: 23.10.2023

Условие задачи

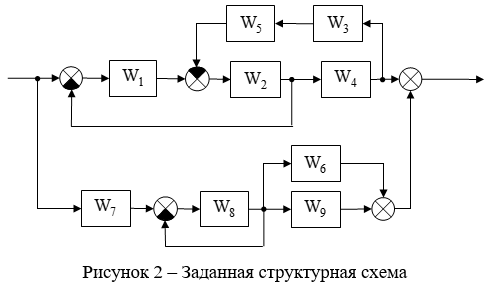

Определить эквивалентную передаточную функцию системы  Wэкв

Ответ

Перенесём точку отвода обратной связи через звено W4 , т.е. против направления прохождения сигнала. На основании правил структурных преобразований в обратную связь добавляется дополнительное звено с передаточной функцией W4 .

Промежуточные передаточный функции:

Звенья W1 и W2-3-4-5 соединены последовательно, поэтому их передаточные функции перемножаются, а также охвачены отрицательной обратной свя...
