Условие:
Определить передаточные функции звена и построить его характеристики.
Инерционное звено
Решение:

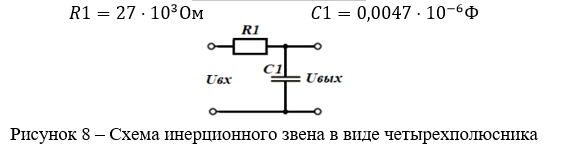

● Определим передаточную функцию звена, которое представлено в виде четырехполюсника (рис.8). Входной участок образован из резистора R1, а выходной из конденсатора С1.
● По передаточной функции запишем дифференциальное уравнение звена
