Условие:
Определить характеристики динамических звеньев
Схема варианта работы и значения параметров изображены на рисунке 2.
Рис.2. Схема и значения параметров варианта работы
R1=100 кОм=1*105 Ом
R2=10 кОм=1*104 Ом
R3=10 кОм=1*104 Ом
С1=1мкФ=1*10-6 Ф
С2=10мкФ=1*10-5 Ф
Решение:

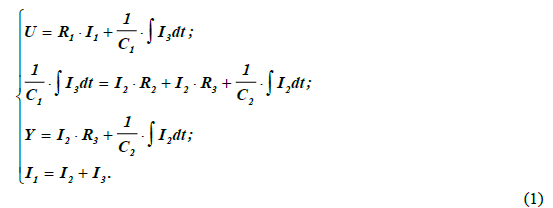

1. Для составления дифференциального уравнения, описывающего
динамические процессы в схеме, обозначим токи в цепях схемы (см. рис.2) и
запишем законы Кирхгофа, в соответствии с выбранными направлениями токов.
В системе уравнений (1), избавляясь от токов I1, I2, I3, получаем
дифференциальное уравнение, связывающее выходную переменную Y с входной
переменной U.
