Решение задачи
Преобразовать структурную схему на рисунке 1 и привести эквивалентную передаточную функцию при:
- Автоматика и управление
Условие:

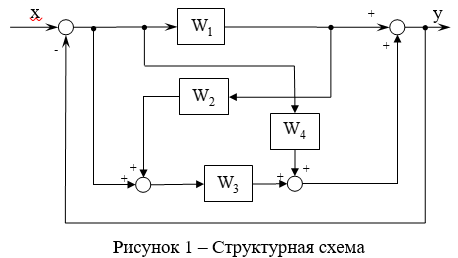

Преобразовать структурную схему на рисунке 1 и привести эквивалентную передаточную функцию при:
Решение:

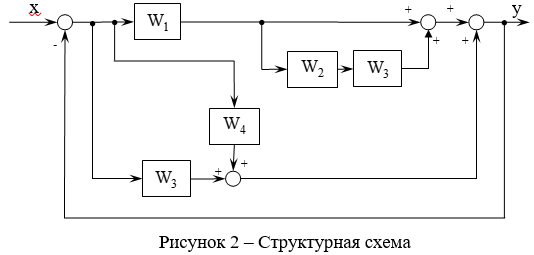

Перенесём сумматор с входа звена W3 на его выход и выполним перестановку сумматоров (рисунок 2)
Определим эквивалентные передаточные функции W5 и W6:
W5=W3+W4
W6=1+W2W3
При этом схема измениться следующим образом (рисунок 3)
