Условие задачи

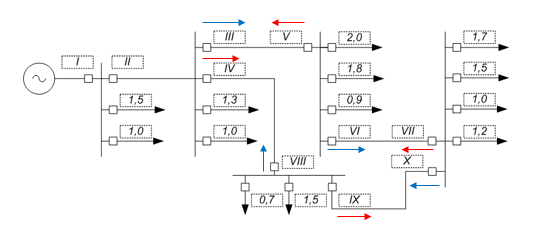

Выберите выдержки времени максимальных токовых защит (I-Х). Время срабатывания защит присоединений, [с], указано на рисунке.
Ответ
В кольцевой сети по времени срабатывания между собой согласуются только комплекты, работающие в одном направлении. При выборе уставки учитывается также время действия защит присоединений, отходящих от шин подстанции.
За расчетное значение принимается большее из полученных значений выдержек времени.
Наиболее удаленная от источника защита IX:
Принимаем tVIII=0c.
Принимаем tX=2,5с.
