Условие задачи
Освоить методику математического моделирования гидравлических систем на ЭВМ.
Задачи работы
1. Ознакомиться с основными принципами моделирования гидравлических систем.
2. Выполнить вариант задания.
Исходные данные

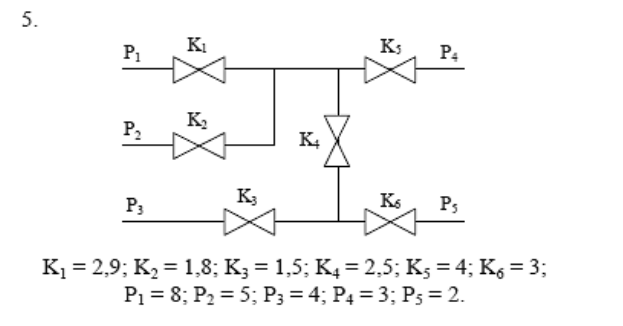

Рис. 1 – Исходные данные
Порядок выполнения работы
1. Определить уравнения расходов через сужающие устройства гидравлической системы, а также давления в точках разветвления системы.
2. Закончить полученную систему уравнений для расходов до числа неизвестных давлений в точках разветвления уравнениями для узлов гидравлической системы.
3. Решить полученную систему уравнений на ЭВМ.
Ответ
Ход работы
В соответствии с исходными данными перерисуем схему гидравлической системы (рис. 2).

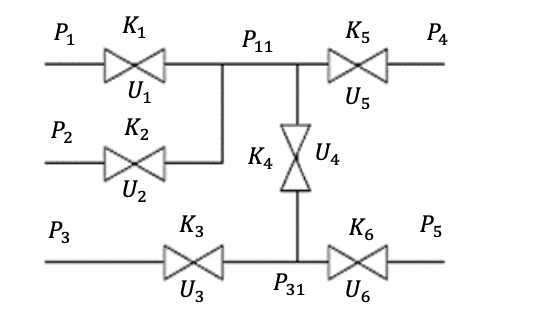

Рис. 2 Схема гидравлической системы
Расход через сужающее устройство определяется уравнением:
где 𝑘 коэ...
