Условие задачи

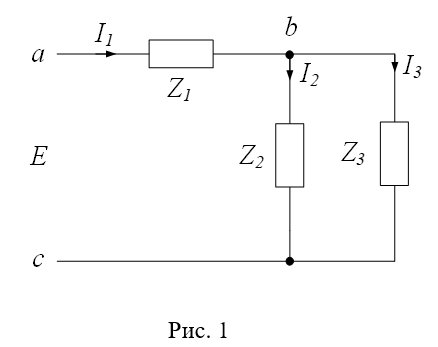

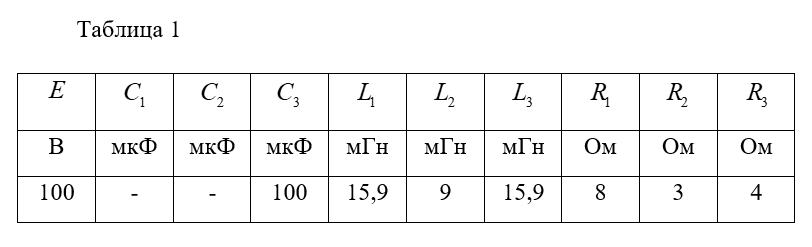

- Для электрической цепи, свернутая расчетная схема которой изображена на рис.1, по заданным в табл. 1 параметрам и ЭДС источника определить токи во всех ветвях цепи и напряжения на отдельных участках.
- Изобразить развернутую схему, заменив полные сопротивления Z заданными в Вашем варианте RLC –элементами.
- Составить баланс активной и реактивной мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений. Определить показание вольтметра и активную мощность, измеряемую ваттметром.
Ответ

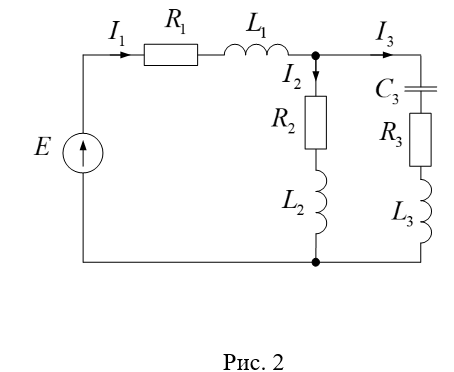

1. Изобразим развернутую схему, заменив полные сопротивления Z заданными RLC элементами (рис. 2).
2. Определим реактивные сопротивления цепи, приняв частоту приложенного напряжения
.
