Определить токи методом непосредственного применения законов Кирхгофа. Формируем рисунок 1 и выписываем исходные данные.
- Электроника, электротехника, радиотехника
Условие:
Определить токи методом непосредственного применения законов Кирхгофа.

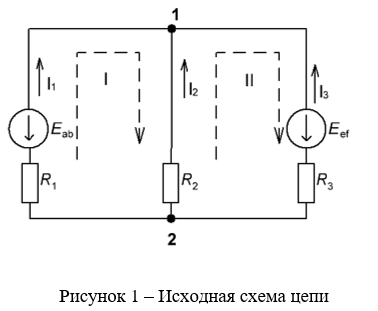

Формируем рисунок 1 и выписываем исходные данные.
Исходные данные: Еab=5В, Еef=8В, R1=6 Ом,R2=4 Ом, R3=8 Ом.
Решение:
Составим систему уравнений для расчета токов во всех ветвях методом уравнений Кирхгофа.
Задаёмся произвольными расчётными токами в ветвях схемы (см рис.1). Также обозначаем узлы схемы цифрами 1 и 2.
Определяем числом уравнений в составляемой системе уравнений (равно числу неизвестных токов n=3 в расчетной схеме).
Определяем числом узлов m=2 в расчетной схеме.
Для произвольных узлов составляем уравнения на основании I закона Кирхгофа. Число их в общем случае на единицу меньше числа узлов (m 1= 21=1шт):
I1 + I2 + I3= 0 для узла 1
На основании II закона Кирхгофа составл...
