Практическое задание по теме "ЭКВИВАЛЕНТНЫЕ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ"
«Практическое задание по теме "ЭКВИВАЛЕНТНЫЕ ПРЕОБРАЗОВАНИЯ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ"»
- Электроника, электротехника, радиотехника
Условие:

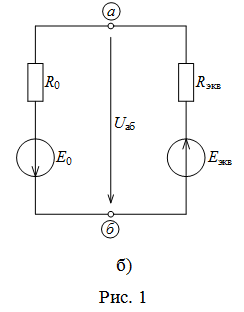

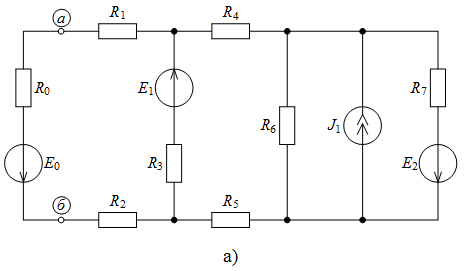

1. Методом последовательных эквивалентных преобразований представить электрическую цепь (рис. 1 а) эквивалентной схемой (рис. 1 б) в виде источника ЭДС и сопротивления и определить их параметры
2. Вычислить ток
и разность потенциалов (напряжение
) между зажимами «а-б» в схеме, изображенных на рис. 1 б.
3. Провести компьютерное моделирование работы схемы, используя программу Multisim, измерить ток
и напряжение
и сравнить с расчетом.
Дано:
Решение:
Решение
1. Проведем эквивалентные преобразования схемы.
Заменим источник ЭДС
эквивалентным источником тока
(рис. 2):
