Доказать, что диаграмма T-S является тепловой диаграммой. Объяснить понятие энтропии. Доказать, что диаграмма T-S является тепловой диаграммой. Объяснить понятие энтропии.

В T-S-диаграмме состояние рабочего тела изображается точками, термодинамические процессы линиями, а теплота, участвующая в процессе, площадью под линией процесса.

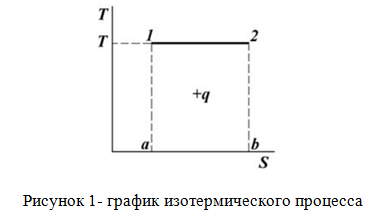

Рассмотрим изотермический процесс (T=const) на примере идеального газа (Рисунок 1).

На рисунке выше видно, что отрезок 1a это температура T, а отрезок 1-2 это изменение энтропии S2 - S1 . Произведение этих отрезков, равное площади прямоуго...
