Условие задачи
С помощью омического извещателя типа "Провод" организована охрана четырех объектов с номерами N (1, 2, 3, и 4). С целью определения объекта, на котором произошло тревожное событие, подключение извещателей к источнику питание осуществлялось по схеме, представленной на рисунке 8.4.5, где R1 , R2 , R3 и R4 сопротивления извещателей. Когда охранной системой был выдан сигнал тревоги, то общее сопротивление цепи после контрольного замера оказалось равным Rобщ. Найдите величины, отмеченные знаком вопроса в таблице 8.9.

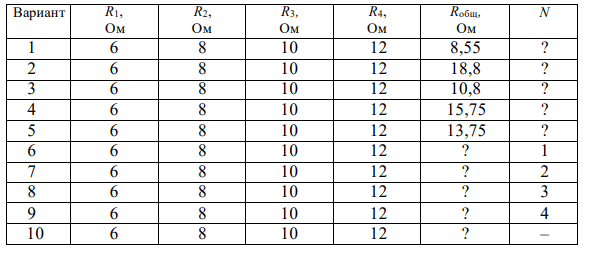

Таблица 8.9
Ответ
Дано:
R1 = 6 Ом
R2 = 8 Ом
R3 = 10 Ом
R4 = 12 Ом
Rобщ = 15,75 Ом
Найти: N
Если сигнал тревоги забил в объекте N=1, то схема будет таким
Общее сопротивление этой цепи
