Определить показание манометра при пропускной способности . Учесть потери напора в местных сопротивлениях: на входе в трубу, при внезапном сужении с коэффициентом сопротивления
- Гидравлика
Условие:
Из закрытого резервуара с избыточным давлением на поверхности (
) вода истекает в атмосферу по двум трубам диаметрами и длиной
соответственно. Трубы чугунные с эквивалентной шероховатостью

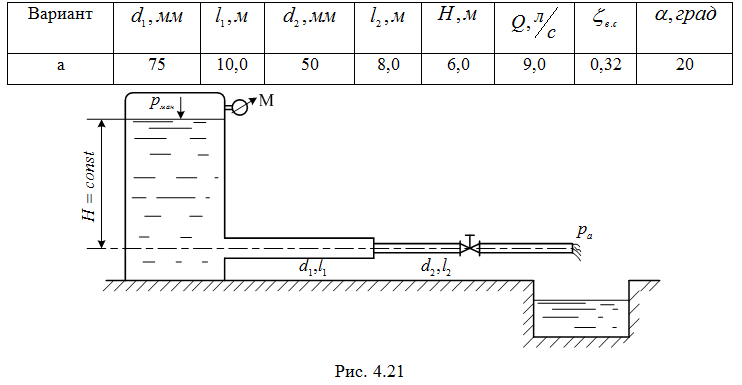

. Действующий напор воды постоянный Н (рис. 4.21).
Определить показание манометра
при пропускной способности
. Учесть потери напора в местных сопротивлениях: на входе в трубу, при внезапном сужении с коэффициентом сопротивления
в пробковом крае с углом закрытия
, установленном на середине второй трубы. Коэффициент кинематической вязкости воды
.
Построить напорную, пьезометрическую линии, эпюру потерь напора.
Решение:
Составляем уравнение Бернулли для сечений 1-1, проходящему по свободной поверхности воды в резервуаре и 2-2, в месте выхода трубопровода в атмосферу, относительно плоскости сравнения 0-0, проходящей по оси трубопровода (рис. 4.21.1):
где считая режим движения турбулентным - суммарные потери напора. В процессе решения задачи режим движения воды будет проверен.
