Условие задачи
Дана кинематическая схема лебедки. Определить передаточное число червячного редуктора, установить число заходов червяка и число зубьев червяка, если скорость наматывания каната v = 0,33 м/с; диаметр барабана Dб =1,0 м; угловая скорость вала двигателя ωдв = 86 (1/с).
,

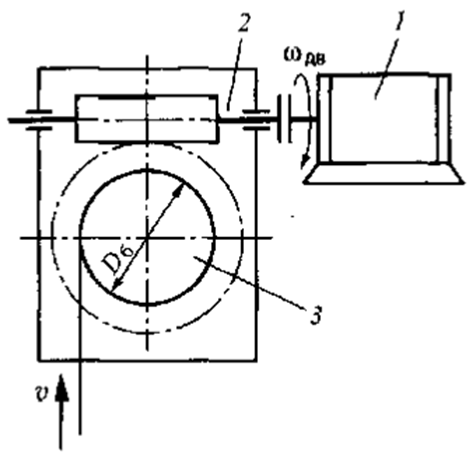

Рисунок.1. 1 - электродвигатель; 2 – редуктор; 3 - барабан
Ответ
Угловая скорость вращения барабана 3, равна:
б = 2v/Dб = 20,33/1,0 = 0,66, 1/с
Передаточное число редуктора определяем по формуле:
u = дв/б = 86/0,66 = 130,3.
При , рекомендуется принимать число заходов червяка z1=1, тогда число зуб...
