Указать условия проверки технических приборов. Определить поправки измерений. Построить график поправок. Определить при...

Указать условия проверки технических приборов. Определить поправки измерений. Построить график поправок. Определить приведенную погрешность.

«Указать условия проверки технических приборов. Определить поправки измерений. Построить график поправок. Определить приведенную погрешность.»

26 августа 2024
Метрология

Условие:

Технический амперметр магнитоэлектрической системы с номинальным током I_н, числом номинальных делений α_н=100 имеет оцифрованные деления от нуля до номинального значения, проставленные на каждой пятой части шкалы (стрелки обесточенных амперметров занимают нулевое положение).

Поверка технического амперметра осуществлялась образцовым амперметром той же системы.

Исходные данные для выполнения задачи указаны в табл.1.

1. Указать условия проверки технических приборов.

2. Определить поправки измерений.

3. Построить график поправок.

4. Определить приведенную погрешность.

5. Указать, к какому ближайшему стандартному классу точности относится данный прибор. Если прибор не соответствует установленному классу точности, указать на это особо.

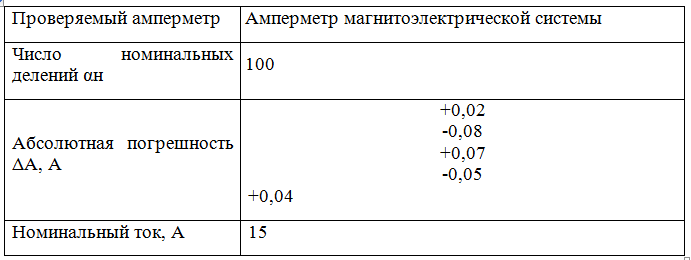

Табл. 1

Решение:

1. Условия поверки амперметров.

При поверке определяется основная погрешность средства измерения. Это погрешность, которую средство измерения имеет при нормальных условиях. В соответствии с ГОСТ 8.395-80 Нормальные условия измерений при поверке. Общие требования нормальными условиями для определения основной погрешности следует считать условия, при которых составляющая погрешности поверяемого средства измерений от действия совокупности влияющих величин не превышает 35% предела основной погрешности поверяемого средства измерений.

Нормальные условия измерений для проведения поверки ампермет...
