В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметр имеют одинаковые номинальные токи Iн=5А и шкалы с одинаковым номинальным числом делений.

1. В цепь несинусоидального тока включены: амперметр магнитоэлектрической системы и амперметр электродинамической системы. Амперметр имеют одинаковые номинальные токи Iн=5А и шкалы с одинаковым номинальным числом делений

=100дел.

 Начертить схему цепи и определить на какое число делений шкалы отклонится стрелка:

а) магнитоэлектрического амперметра;

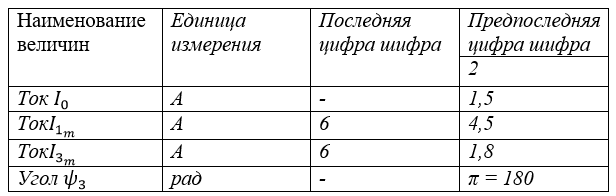

б) электродинамического амперметра, если в цепи проходит ток:

 Построить в масштабе в одних осях координат графики заданного тока i = f(t) за время одного периода основной гармоники тока.

2.       В цепь несинусоидального тока включены: амперметр электродинамической системы и амперметр детекторной (выпрямительной) системы. Амперметры имеют одинаковые номинальные токи I_н = 5А и шкалы с одинаковым номинальным числом делений = 100 дел.

На какое число делений шкалы отклонится стрелка:

 а) электродинамического амперметра;

б) детекторного амперметра, если в цепи проходит ток
