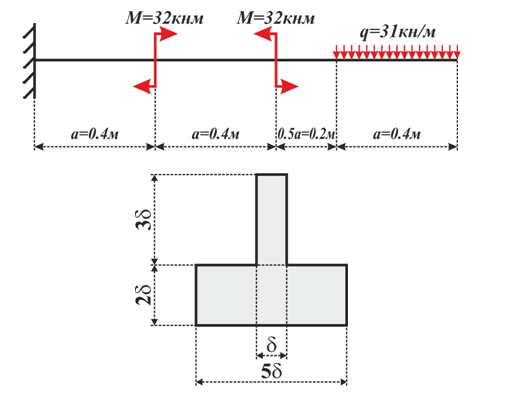

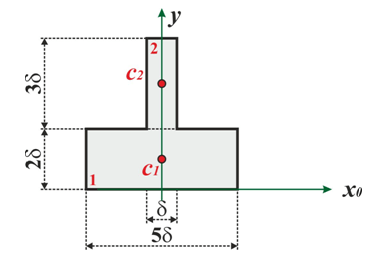

1. Построить эпюры поперечных сил и изгибающих моментов . 2. Определить рациональное положение сечения чугунной балки. 3. Подобрать размер поперечного сечения балки. 4. Построить эпюру нормальных напряжений в опасном сечении балки.

Консольный ступенчатый стержень квадратного поперечного сечения нагружен сосредоточенными силами. 2.2.1.1 Дано: l1=1,2l ; l2=1,7l ; l3=1,2l ; F1=1,3P ; F2=2,4P ; F3=3,3P . Параметр длины l=40 см. Сечения стержня — квадратные на всех участках, размеры

Для стального стержня (рис. 1), находящегося под действием осевых сил P_1 и P_2, требуется: Построить эпюру продольных сил →N,кН; Построить эпюру нормальных напряжений → σ,МПа; Построить эпюру перемещений → λ,мм. Исходные данные:

Проверить вал на прочность с использованием III-ей теории прочности. Принять .
