решение задачи на тему:

Для расчетной схемы и данных требуется: 1. Вычертить схему нагружения в масштабе, с указанием числовых значений приложенных нагрузок. 2. Построить эпюры Qy и Mx 3. Подобрать двутавровое сечение стальной балки по условию прочности.

Дата добавления: 22.05.2024

Условие задачи

Для расчетной схемы и данных требуется:

1. Вычертить схему нагружения в масштабе, с указанием числовых значений приложенных нагрузок.

2. Построить эпюры Qy и Mx

3. Подобрать двутавровое сечение стальной балки по условию прочности.

4. Пользуясь универсальными уравнениями метода начальных параметров, определить углы поворота q над опорами и прогибы в характерных сечениях (2-3 сечения)

5. Построить линию изогнутой оси балки, в соответствии с эпюрой Mx

6. Проверить выполнение условия жесткости в характерных точках балки.

Если условие жесткости не удовлетворяется, подобрать новое двутавровое сечение, обеспечивающее необходимую жесткость.

принять [s]=160МПа; Е=200ГПа.

Значение допускаемого прогиба

Данные для решения

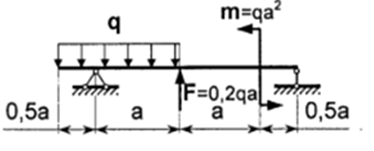

Расчетная схема

Ответ

Предварительно вычислим:

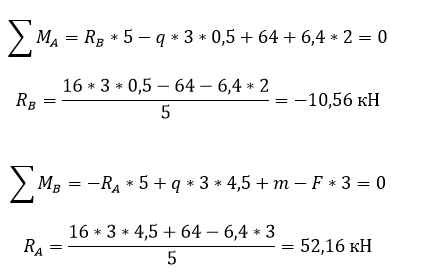

1. Определяем опорные реакции:

Проверка:
