Условие:

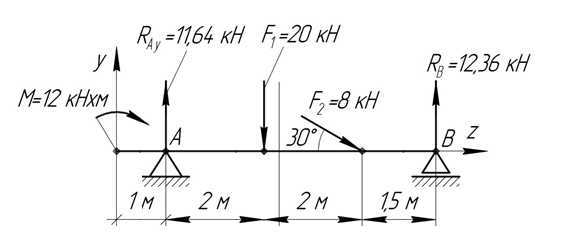

На двухопорную балку действуют сосредоточенные силы F1, F2 и момент М.
Требуется:
1) построить эпюры поперечных сил и изгибающих моментов;
2) подобрать размеры сечения балки в виде двутавра.
Материал - сталь, допускаемое напряжение материала при изгибе [σр] = [σс] = 160 МПа.
Дано:
F1=20 кН;
F2=8 кН;
М=12 кН∙м.
Решение:

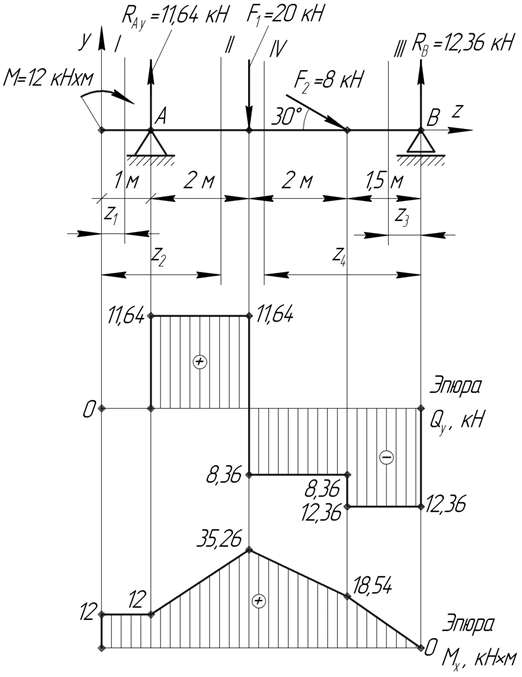

Рис. Расчетная схема двухопорной балки с эпюрами
1. Определение опорных реакций.
Составляем уравнения равновесия:
