Условие задачи

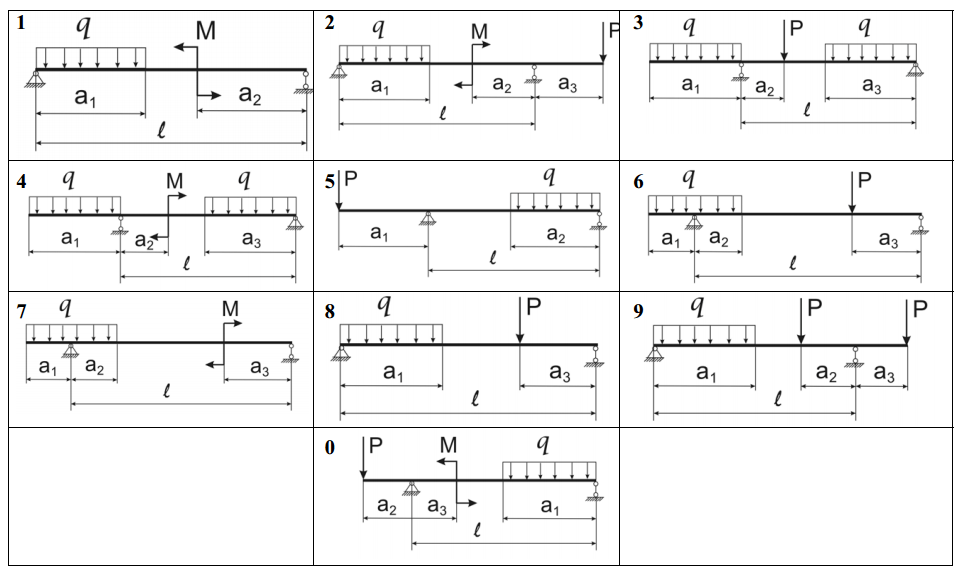

Для данной расчетной схемы стальной двутавровой балки № 20 требуется:
Построить эпюры QХ и МХ в Н и Нм соответственно (выражать в долях ql и ql2 не требуется).
Найти наибольшее нормальное напряжение по длине балки в МПа и построить эпюру нормальных напряжений по высоте этого сечения.
Определить любым способом прогиб на середине пролета в сантиметрах.
Ответ

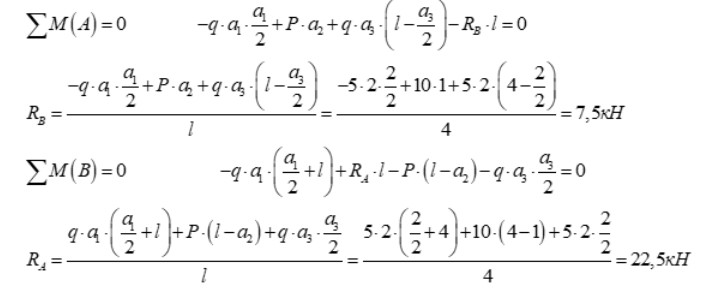

1) Определение реакций
Обозначим опоры балки т.т. А и В. .
Проверка:
Реакции найдены верно.
2) Построение эпюры поперечных сил Qy и изгибающих моментов МХ. Балка имеет два участка.
