Найти реакции связей (опор), наложенных на основное тело конструкции – балку или сварной стержень. Исходные данные приведены в таблице 1.1. Схемы конструкций приведены ниже (размеры, м).

25 июля 2024
Сопротивление материалов

Условие:

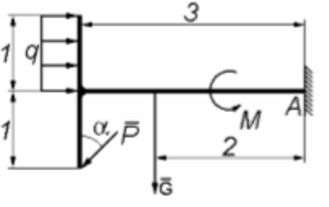

Найти реакции связей (опор), наложенных на основное тело конструкции – балку или сварной стержень. Исходные данные и схема конструкции приведены ниже (размеры, м).

Заданные величины

Решение:

1. Объект равновесия рама с заделкой в точке А.

2. Покажем все приложенные к балке силы.

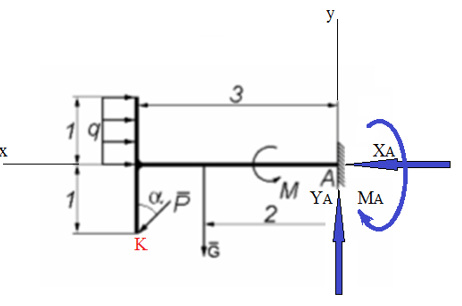

Заменяем связи реакциями:

горизонтальной X_A, - вертикальной - Y_А и моментом М_A. Направляем оси координат x, y. Поскольку рама находится в равновесии под действием плоской системы сил, составим и решим совместно три уравнения равновесия:
