Условие:

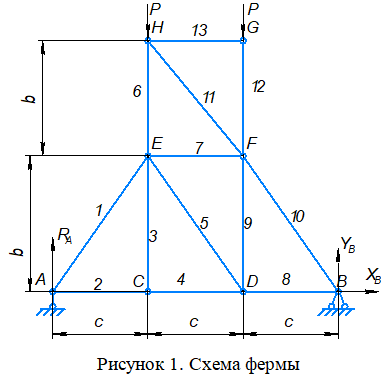

Плоская статически определимая ферма, принятая за расчетную схему опоры линии электропередачи, изготовлена из стержнем стандартного прокатного профиля и нагружена сосредоточенными силами в узлах фермы.
1.1. Определить опорные реакции и усилия во всех стержнях фермы через параметр силы Р. Результаты представить в табличной форме.
1.2. Из условия прочности по максимальным нормальным напряжениям при [σ]=180 МПа определить параметр нагрузки Р.
Исходные данные:
a = 1,4 м; b = 2,0 м; c = 1,7 м;
Двутавр №28
Решение:
Определим опорные реакции.
Составим уравнение моментов сил, действующих на ферму относительно точки А
Откуда
Составим уравнение моментов сил, действующих на ферму относительно точки B
