Расчёт стержня на внецентренное растяжение (сжатие) 1. Вычертить в масштабе поперечное сечение с указанием заданных размеров. 2. Вычислить все геометрические характеристики для главных центральных осей поперечного конструкции.
«Расчёт стержня на внецентренное растяжение (сжатие) 1. Вычертить в масштабе поперечное сечение с указанием заданных размеров. 2. Вычислить все геометрические характеристики для главных центральных осей поперечного конструкции.»
- Сопротивление материалов
Условие:
Расчёт стержня на внецентренное растяжение (сжатие)
1. Вычертить в масштабе поперечное сечение с указанием заданных размеров.
2. Вычислить все геометрические характеристики для главных центральных осей поперечного конструкции.
3. Определить положение нейтральной оси и координаты опасных точек.
4. Из условия прочности определить величину допускаемой нагрузки Р. Допускаемые напряжения: на растяжения ;
на сжатие ;
Исходные данные

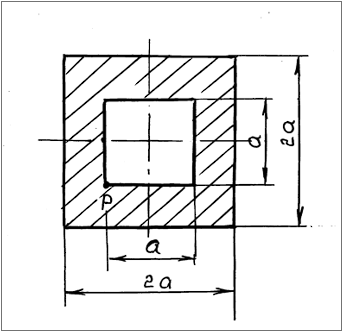

Заданная схема
Решение:
1. Вычерчиваем в масштабе поперечное сечение с указанием заданных размеров. Разбиваем сечение на простые фигуры: квадрат №1 и квадрат №2.
Определяем площади отдельных фигур и моменты инерции относительно собственных центральных осей.
1).Квадрат №1
2). Квадрат №2
