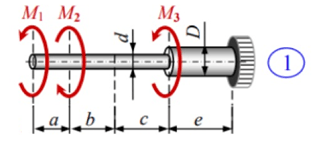

Условие задачи
Дано:
Требуется:
1) определить внутренние силовые факторы по участкам и построить эпюры;
2) определить положение опасного сечения;
3) подобрать размеры поперечных сечений.
Ответ
При расчетах на прочность и жесткость знак крутящего момента не имеет никакого значения, но для удобства построения эпюры Mk примем следующее правило знаков. При этом внешний скручивающий момент, вращающий рассматриваемую часть стержня против хода часовой стрелки (при взгляде на поперечное сечение), входит в эту алгебраическую сумму со знаком плюс, а по ходу со знаком минус.
Разбиваем длину стержня на три участка. Границами участков являются те сечения, в которых приложены внешние моменты.
Для построения эпюр крутящих моментов делим вал на участки по местам приложения сосредоточенных моментов....
