Условие задачи
Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2=0.6F1.
Определить реакцию стержней ВС и шарнира А.
Дано:
схема V
а=3.1 м
b=1.2 м
F1=10.6 кН
Ответ

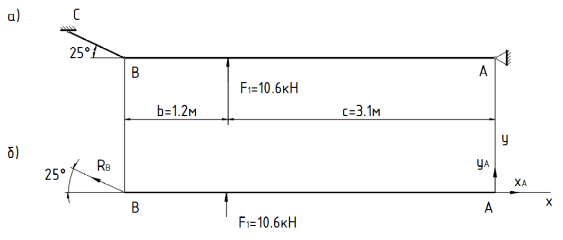

Освободим балку от связей в точках А и В, заменив эти связи их реакциями. Начало координат поместим в точке А, ось х совместим с осью балки, ось у направим перпендикулярно балке. Если стержень растягивается, то его реакция направлена в сторону от рассматриваемого тела, а при сжатии наоборот.
Составим три уравнения равновесия.
Уравнение пр...
