Дано: на рис. 28 показана система сил, действующая на вал AB; a, b, c, d, e, r, h – геометрические размеры; α, β, γ – углы. Составить расчетные схемы для вала AB и тела 1 и записать уравнения равновесия сил в общем виде.

Дата добавления: 18.07.2024

Условие задачи

Дано: на рис. 28 показана система сил действующая на вал AB; a, b, c, d, e, r, h – геометрические размеры; α, β, γ – углы;
Составить расчетные схемы для вала AB и тела 1 и записать уравнения равновесия сил в общем виде.

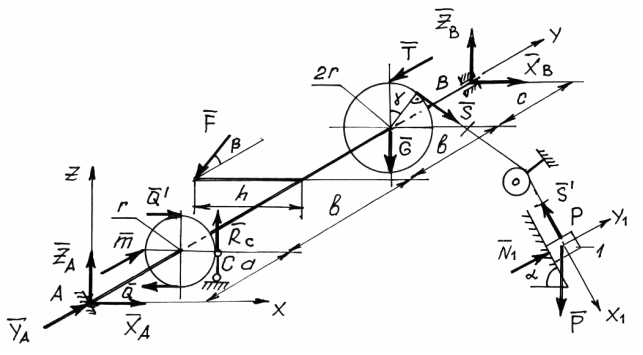

Рис.28

Ответ

В упорном подшипнике A будет три составляющие реакции связи -

В цилиндрическом подшипнике B будет две составляющие реакции связи -

В опоре C (невесомый стержень) показываем реакцию вдоль стержня.
