Условие:
Для данной балки из условия прочности подобрать номер двутавра.
Исходные данные:
а = 1,6 м;
b = 1,2 м;
с = 0,8 м;
l = 4 м;
q = 10кН/м;
Р = 12кН;
m = 8 кН*м;
[σ] = 160 МПа.
Решение:
Дано:
а = 1,6 м;
b = 1,2 м;
с = 0,8 м;
l = 4 м;
q = 10кН/м;
Р = 12кН;
m = 8 кН*м;
[] = 160 МПа.

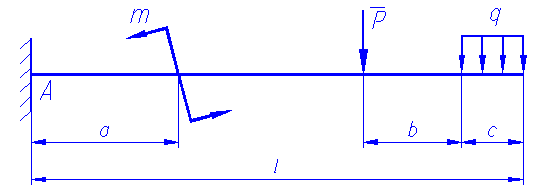

1. Изображаем расчетную схему и разделяем ее на четыре силовых участка рис. 6.
2. Определяем опорные реакции.

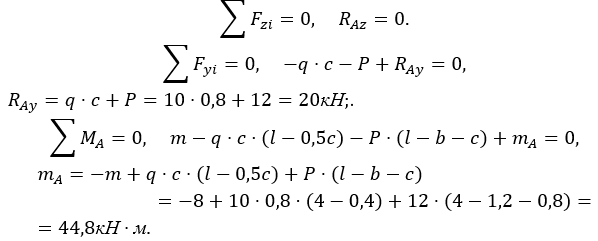

Составляем уравнения равновесия:
Для проверки найденных реакций используем еще одно уравнение равновесия - сумма моментов относительно точки В:
