Условие задачи
Для заданной балки определить опорные реакции, построить эпюры поперечных сил, изгибающих моментов. Подобрать двутавровое и прямоугольное поперечные сечения балки.

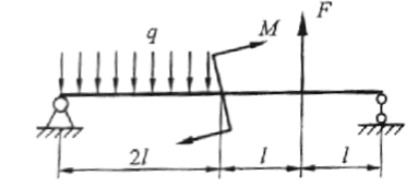

Заданная схема
Исходные данные
Ответ
Дано:
Определение реакций опор.
Заданная балка имеет одну шарнирно-неподвижную (обозначим её А) и вторую шарнирно-подвижную опору (обозначим её В). Освобождаемся от опор и заменяем их действие на балку реакциями. В задании на балку действуют только вертикальные нагрузки и сосредоточенный момент. Реакции опор при такой нагрузке будут только вертикальными.
Составим уравнения равновесия:
