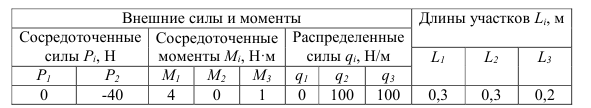

Условие:
Исследование напряженно-деформированного состояния стержня при деформации плоского изгиба.
1.Выполнить в выбранном масштабе схемы задач.
2. Выбрать систему координат.
3. Определить реакции опор.
4. Используя метод сечений, записать уравнения внутренних усилий Qz, My на каждом грузовом участке.
5. Построить эпюры Qz, My.
6. Определить положения опасных сечений.
7. Подобрать размеры круглого поперечного сечения для первой балки, если [σ]=100 Мпа и для второй -прямоугольного поперечного сечения, если h/b=2 и [σ]= 100 МПа.
Решение:
1. Выполним в выбранном масштабе схему задачи.
2. Выбираем систему координат.

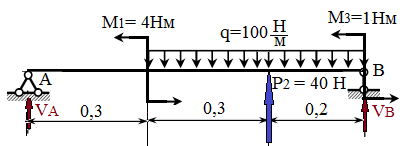

3. Определяем реакции опор. Для этого изобразим реакции на расчетной схеме и составляем условия равновесия балки для моментов относительно опор:

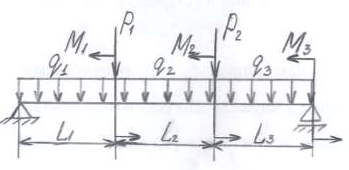

Заданная схема балки
