Условие задачи

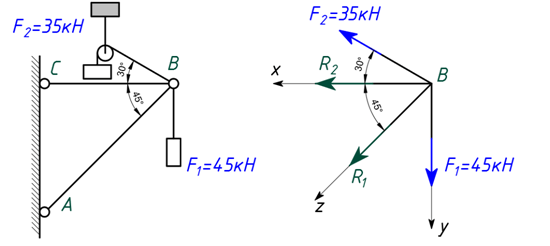

Кронштейн состоит из двух стержней АВ и ВС. К узлу В данного кронштейна приложены грузы F1 и F2. Определить реакции в стержнях кронштейна. Выполнить проверку правильности определения реакций.
Исходные данные:
Ответ
1. Направляем реакции R1 и R2 от шарнира В вдоль стержней к точкам А и С.
2. Заменяем грузы F1 и F2 силами, которые направляем от шарнира В вдоль гибких связей.
3. Проводим оси координат через узел В. Ось х направляем по направлению реакции R2. Ось y перпендикулярна х.
4. Рассматриваем равновесие узла В. Составляем уравнения равновесия:
