На горизонтальной поверхности засыпки приложена равномерно распределенная нагрузка q = 37 кПа. Построить эпюры активного и пассивного давлений грунта на подпорную стенку и определить равнодействующие давлений.

23 января 2025
Теоретическая механика

Условие:

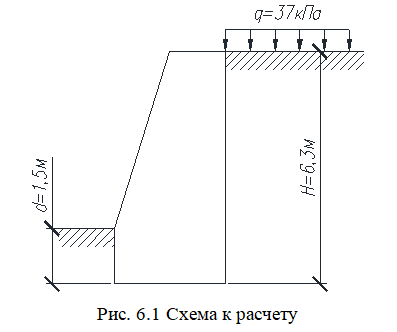

Грунт имеет характеристики: γ = 17,6 кН/м³, φ=23°, с = 6 кПа. Передняя и задняя грани стенки гладкие вертикальные. Высота задней грани Н = 6,3 м, передней – d = 1,5 м. На горизонтальной поверхности засыпки приложена равномерно распределенная нагрузка q = 37 кПа. Построить эпюры активного и пассивного давлений грунта на подпорную стенку и определить равнодействующие давлений, указав точки их приложения и ширину призм обрушения и выпора (рис. 6.1).

Решение:

Подпорная стенка, поддерживая грунт от обрушения, испытывает с его стороны давление, которое принято называть активным. Активное давление, воздействуя на стенку, вызывает ее смещение, что приводит к возникновению сопротивления грунта с другой стороны. Это сопротивление называется пассивным давлением. В первом случае вертикальное напряжение а горизонтальное напряжение активное давление, во втором пассивное давление.
