На плоскую ферму действуют три внешние силы F1, F2 и F3 . Определить реакции опор, а также усилия в стержнях фермы методом вырезания узлов. Для указанных на чертеже стержней проверить усилия методом сечений.
«На плоскую ферму действуют три внешние силы F1, F2 и F3 . Определить реакции опор, а также усилия в стержнях фермы методом вырезания узлов. Для указанных на чертеже стержней проверить усилия методом сечений.»
- Теоретическая механика
Условие:
На плоскую ферму действуют три внешние силы F1, F2 и F3 .

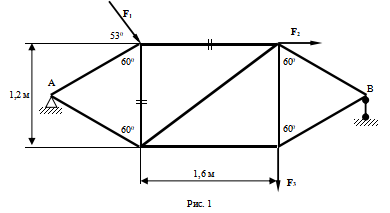

Определить реакции опор, а также усилия в стержнях фермы методом вырезания узлов. Для указанных на чертеже стержней проверить усилия методом сечений. Схема фермы показана на рисунке. При расчете принять F1 = 1 кН, F2 = 2 кН, F3 = 3 кН.
Решение:
Обозначим все узлы буквами, а стержни цифрами. Отбросим все опоры и заменим их действие опорными реакциями N1, N2, NB.
Покажем координатные оси. Полученная расчетная схема представлена на рис. 2.
Проверим ферму на статическую определимость. Ферма имеет 6 узлов, 9 стержней, 3 опорных связи, т.е. У = 6, Сф = 9, Соп = 3.
Подставив эти значения в формулу 2У Сф Соп = 26 9 3 = 0. Ферма статически...
