Условие:
На рисунке представлена схема плоской фермы. На узлы фермы действуют несколько одинаковых по величине сил Р = 2кН, сила F = 5кН, и сила Q = 9кН, направленная под углом α = 50º к одному из стержней фермы.
Методом сечений определить усилия в стержнях 1, 2, 3, 4, 5 фермы. Методом вырезания узлов определить усилие в стержне 5.
Решение:

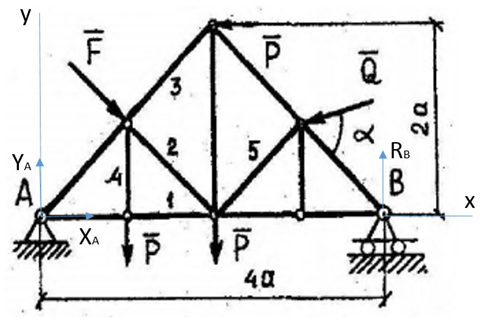

1. Определим реакции опор. Отбрасываем связи (опоры А и В), заменяя их действие на ферму реакциями. Реакцию опоры А разложим на составляющие XA и YA, направленные вдоль осей координат. Реакцию шарнирно - подвижной опоры В направим вдоль оси Y.
Рис. 1
Для плоской системы сил, приложенных к ферме, составим три уравнения равновесия.
