Найти реакции связей (опор), наложенных на основное тело конструкции - балку или сварной стержень (рис. 8). Дано: G = 6 кН, P = 12 кН, M = 15 кНм, q = 4 кН/м, α = 45°. Требуется найти: реакции опор балки.
«Найти реакции связей (опор), наложенных на основное тело конструкции - балку или сварной стержень (рис. 8).
Дано: G = 6 кН, P = 12 кН, M = 15 кНм, q = 4 кН/м, α = 45°. Требуется найти: реакции опор балки.»
- Теоретическая механика
Условие:
Найти реакции связей (опор), наложенных на основное тело конструкции - балку или сварной стержень (рис. 8).
Дано: G = 6 кН, P = 12 кН, M = 15 кНм, q = 4 кН/м, α = 45°.
Требуется найти: реакции опор балки.

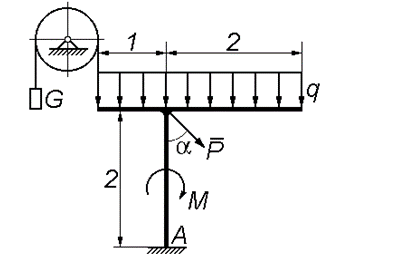

Рис. 8. Схема конструкции
Решение:
1. Назначаем объект исследования: рама АВС.
2. Изображаем (на рисунке 9) силы, действующие на раму.
2.1. Активные силы: сила P , направленная под углом a= 45 к вертикали, равнодействующая Q распределенной нагрузки, пара сил с моментом M, натяжение троса Т (по модулю T = G) направленное вертикально вверх.
Равнодействующая Q приложена в середине участка ВС, ее величина
