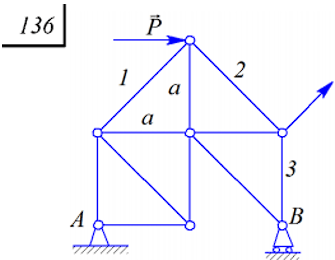

Определить с помощью принципа возможных перемещений внутренние усилия в стержнях 1, 2 и 3 плоской фермы, находящейся в равновесном состоянии, под действием внешних сил Р = 15 кН, Q = 20 кН, а = 4 м.

Дано:

Определим усилие в стержне 1. Для этого стержень рассекаем, а его действие заменяем внутренним усилием . Система состоит из двух твердых тел 1 и 2. Придаем системе возможное перемещение. М.ц.с. тела 1 находится в точке A. Следовательно, возможное перемещение тела 1 поворот на угол вокруг точки A.
