Жёсткая рама CBADE опирается на шарнирно-неподвижную опору в точке A и стержень в точке В (см. рис. 1). К раме приложены силы P1 (Н) и P2 (Н), пары сил с моментами M1 (Нм) и M2 (Нм), распределённая нагрузка интенсивностью q1 (Н/м).

«Жёсткая рама CBADE опирается на шарнирно-неподвижную опору в точке A и стержень в точке В (см. рис. 1). К раме приложены силы P1 (Н) и P2 (Н), пары сил с моментами M1 (Нм) и M2 (Нм), распределённая нагрузка интенсивностью q1 (Н/м).»
  • Теоретическая механика

Условие:

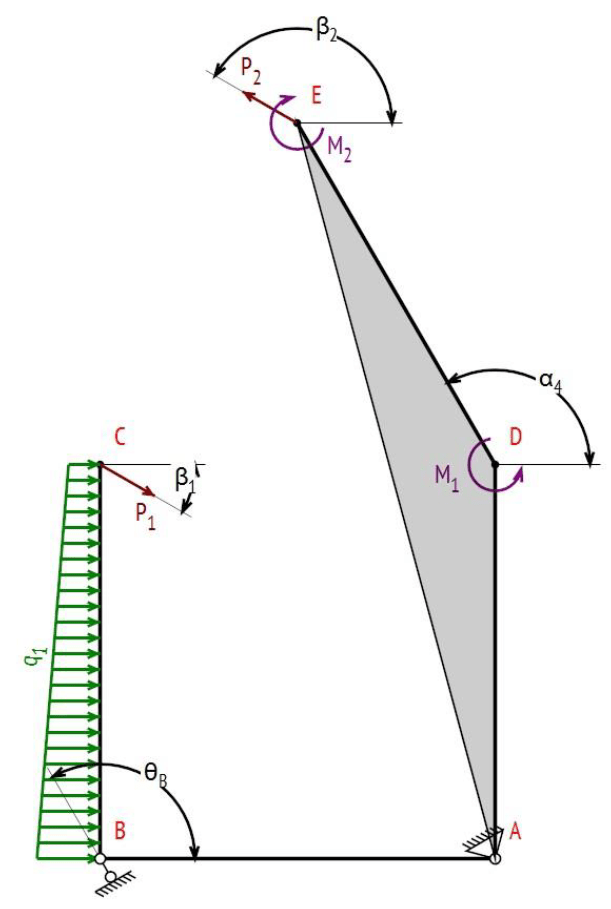

Жёсткая рама CBADE опирается на шарнирно-неподвижную опору в точке A и стержень в точке В (см. рис. 1). К раме приложены силы (Н) и  (Н), пары сил с моментами M1 (Нм) и M2(Нм), распределённая нагрузка интенсивностью q1(Н/м). В центре тяжести однородной треугольной пластины приложена сила , пропорциональная её площади (коэффициент пропорциональности γ = 0,5 ). Определите реакции в опорах жёсткой рамы. Выполните проверку правильности решения.

Решение:


Дано: P1= 1Н; Р2= 22 Н; M1= 100 Нм; M2= 100 Нм; q1min = 2 Н/м;
q1max = 20 Н/м; lCB= 0,4 м; lBA = lDA = lDE = 1 м; 4 = B = 120; 1= 30; 2= 150.

1. Объект исследования жёсткая рама CBADE.

2. Изобразим на расчётной схеме активные силы силу тяжести треугольной пластины AED, пары сил с моментами МиМ.
