Выполнить кинематическое исследование планетарного редуктора. 1.1. Определить неизвестные числа зубьев планетарного редуктора. 1.2. По заданным числам зубьев и их модулю рассчитать диаметры делительных окружностей
- Теория машин и механизмов
Условие:
Выполнить кинематическое исследование планетарного редуктора.
1.1. Определить неизвестные числа зубьев планетарного редуктора.
1.2. По заданным числам зубьев и их модулю рассчитать диаметры делительных окружностей и построить в соответствующем масштабе заданную кинематическую схему механизма.
1.3. Определить передаточное отношение планетарного редуктора графическим или аналитическим способами (на выбор).
z1 = ?; z2 = 52; z3 = 18; z4 = 14; z5 = ?; z6 = 19; z7 = 19.
Решение:
Дано:
z1 = ?; z2 = 52; z3 = 18; z4 = 14; z5 = ?; z6 = 19; z7 = 19.

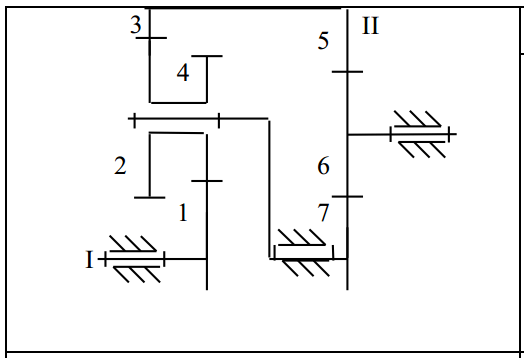

Рисунок 1. Схема планетарного механизма
Колесо 3 механизма имеет больший размер, чем колесо 2. При заданных исходных данных невозможно собрать механизм.
Считаем, что z2 = 18; z3 = 52
1. Замкнутый дифференциальный редуктор получается путем замыкания дополнительной передачей одного из центральных колес и водила.
Степень подвижности механиз...
