Условие задачи
В соответствии с методикой построения амплитудно-фазовых характеристик построить годограф для системы с передаточной функцией:

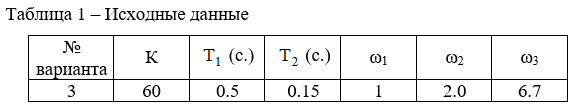

Использовать не менее 5-и промежуточных точек, соответствующих частотам ω=0, ω1, ω2, ω3, ∞, заданным в таблице 1. По годографу графически (с помощью линейки) определить модули комплексного коэффициента усиления |W(jω)|=A(ω) при и .
Ответ
1. Перейдем к комплексному коэффициенту усиления, заменив р на j:
2. Определим действительную и мнимую части W(j).
Для этого умножим числитель и знаменатель W(j) на сопряженное знаменателю выражение (изменяем знак перед мнимой частью j):
