Жесткий брус АВ, весом и деформацией которого пренебрегаем, прикреплен к неподвижной опоре и к двум стержням при помощи шарниров. Определить напряжения в стержнях при следующих данных.
«Жесткий брус АВ, весом и деформацией которого пренебрегаем, прикреплен к неподвижной опоре и к двум стержням при помощи шарниров. Определить напряжения в стержнях при следующих данных.»
- Сопротивление материалов
Условие:

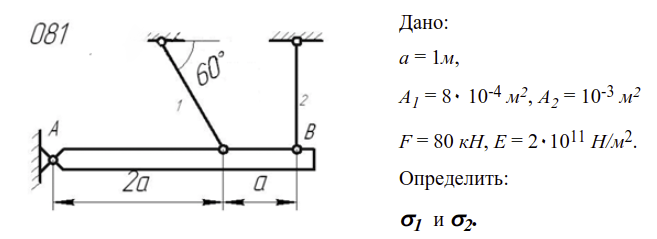

Жесткий брус АВ, весом и деформацией которого пренебрегаем, прикреплен к неподвижной опоре и к двум стержням при помощи шарниров. Определить напряжения в стержнях при следующих данных.
Стержни стальные с
В правом крайнем шарнире бруса АВ приложена вертикальная сила F = 80 кН, направленная вниз (на схеме не показана).
Решение:
По определению:

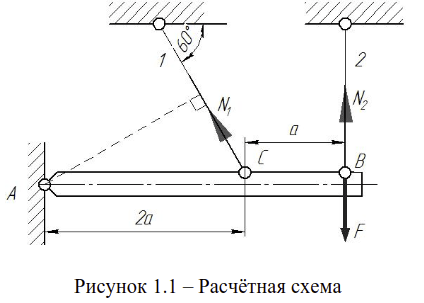

где N1 - растягивающая внутренняя сила в стержне 1;N2 - растягивающая внутренняя сила в стержне 2;A1 и A2 - площади поперечных сечений соответственно 1 и 2 стержней.Уравнения равновесия...
