Условие задачи

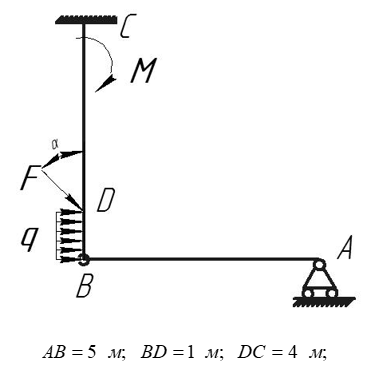

Конструкция, состоящая из двух частей, соединенных шарниром, нагружена парой сил с моментом M, распределенной нагрузкой мощностью q и сосредоточенной силой F. Определить опорные реакции и реакцию шарнира.
Ответ
Освобождаем конструкцию от связей и заменяем их действие неизвестными силами, расчленим конструкцию на две части.
Распределенную нагрузку заменим сосредоточенной силой:
Q = q*BD = 8*1 = 8 кН
Силу F разложим на вертикальную и горизонтальную составляющие:
