решение задачи на тему:

Определить величины главных центральных моментов инерции и моментов сопротивления сечения, составленного из прокатных профилей.

Дата добавления: 06.11.2024

Условие задачи

Определить величины главных центральных моментов инерции и моментов сопротивления сечения, составленного из прокатных профилей.

Дано:

двутавр №30;

швеллер №24а;

уголок №8/5 (80×50×6);

лист 200×8 (мм)

Ответ

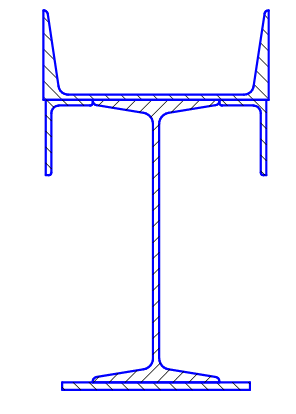

1. Вычертим заданное сечение в масштабе 1:4. Разобьем сечение на простейшие фигуры (двутавр, швеллер, 2 уголка и полоса). Проведем оси: ось Y совместим с осью симметрии, ось X проведем по основанию сечения. Тогда xс = 0. Найдем yc. Через центр тяжести каждой фигуры проводим координатные оси.

Определим площади и ординаты центров тяжести элементов сечения.

а) полоса

б) двутавр
